概述:
锂离子电池组管理系统由管理软件、均衡充电模块、测控模块组成,用于锂离子电池组的信息采集、处理、均衡管理及充电控制。管理软件完成电池组信息显示、处理、存储及电池均衡管理和充电策略的实现。均衡充电模块从电池组取电,对电压低的单体电池进行均衡充电。测控板完成单体电池电压、温度的测量,通过CAN总线接口将测量数据上传管理软件,并根据均衡策略实现单体电池的均衡充电控制。
管理系统有三种使用方式:1)与电动汽车锂离子动力电池组结合实现电池组信息采集和处理;2)安装在充放电控制设备上,在电池组串、并联充电过程中保证单体电池的一致性、电池组的快速充电及安全性;3)将均衡充电电路和测控电路安装于电池模块中,形成智能后备电池模块。
功能:
- 可采集、显示、存储电池电压、温度信息,绘制充放电过程中电池电压、温度变化曲线;
- 可在充放电过程中对单体电池进行均衡充电,保证电池组电压、容量的一致性;
- 可根据充电控制策略和电池信息,控制充电机的输出电压、电流,保证电池组安全、高效充电;
- 具有CAN总线通信接口。
特点:
- 电池均衡管理采用全贴片化能量转换电路,独立封装并灌胶;
- 均衡电路可单独工作,也可在电池组串联充电过程中进行电池均衡;
- 电池温度测量采用单总线数字式温度传感器,简化接线;
- 均衡电路和测控电路均采用模块化设计,便于扩充。
技术指标:
- 单体电池均衡充电电压:2.75V~4.25V可设
- 单体电池均衡充电电流:1A~15A可选
- 单体电池电压不均衡度:±20mV
- 单体电池电压测量范围0V~5V,测量精度±10mV
- 单体电池温度测量范围-10℃~+85℃,测量精度±1℃
- 均衡电路静态耗电量小于3μA
- 电池管理芯片采样电路静态耗电量小于50μA
应用:

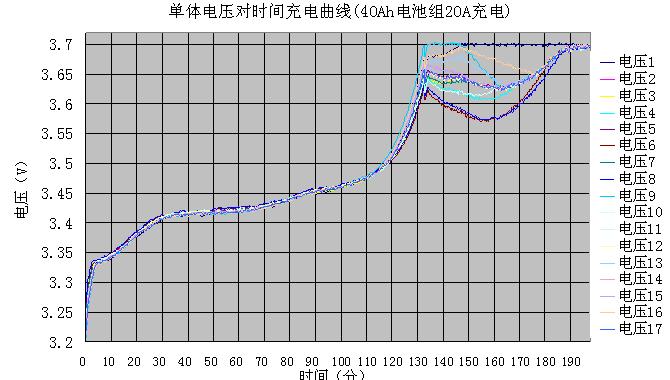

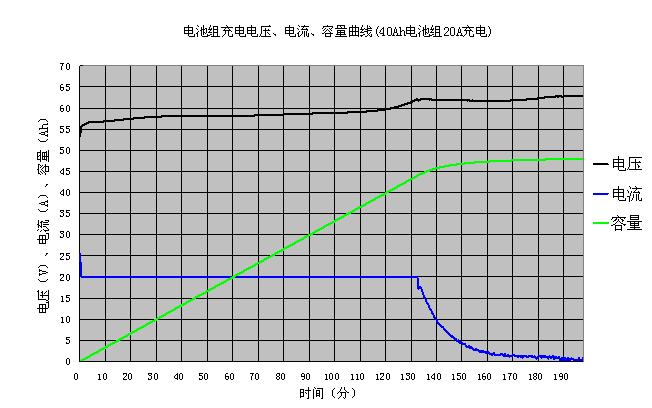

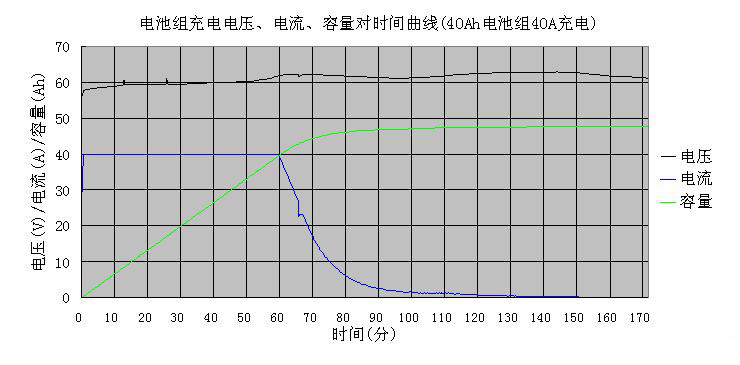

管理系统可用于电动汽车锂离子电池组信息采集和处理、充放电过程控制,也可集成于电池组中形成智能电池模块。以下是使用本管理系统的电池组充电曲线。电池组以0.5C电流充电,充电时间小于200分钟;电池组以1C电流充电,充电时间小于130分钟。
|
