概述：

   充放电控制设备用于锂离子电池组的串联充电、并联充电及串联放电，是电池组正常使用和维护的重要设备。设备主要由电池组管理系统、串联充电单元、并联充电单元、串联放电单元组成，使用触摸屏人机界面进行各项操作，实现电池组充放电过程的自动控制、安全保护及数据采集、显示和处理，已开发多款锂离子电池组充放电控制装置和便携式充电器交付用户使用。

功能：

• 串联充电：电池组恒流、恒压串联充电自动转换，转换过程无冲击电流
• 并联充电：可对单体电池进行二线制或四线制并联充电
• 电池组串联充电和单体并联充电可依次单独进行，也可同时进行
• 充电过程启动后可以根据设定的充电时间、充电截止电压自动结束，串联充电与并联充电可以根据设定的参数条件、充电控制策略自动转换
• 串联放电：可实现锂离子电池组串联放电，放电过程可自动停止，也可手动停止
• 可采集并显示充放电过程中电池组电压和电流、单体电池电压和电流、充放电容量、充放电状态
• 可设置串联充放电电压和电流、并联充电电压和电流、单体过欠压、电池组过流等充放电控制参数和保护值
• 可存储采集的单体电池电压、充放电电流等数据，数据导出后可转换为Excel 文件制式
• 具有单体过欠压、电池组过流保护功能和自诊断功能，在出现异常时可自动终止充放电过程，并进行声光报警提示，同时可在操作画面上查看和确认告警信息
• 预留单体电池电压检测接口，便于系统维护与测试

• 交流输入：三相四线380V±57V，频率50Hz±3Hz
• 串联充电电流：5A～200A之间连续可调，输出精度±0.5A
• 串联充电电压：30V～400V之间连续可调，输出精度±1V
• 并联充电电流：1A～15A可设定，输出精度±0.2A
• 并联充电电压：2.75V～4.25V可设定
• 单体电池电压不均衡度：±20mV
• 采样精度:单体电压为±10mV，充电电流为±0.2A
• 串联放电电流：5A～200A之间可设，输出精度±0.5A
• 串联放电电压：30V～400V可设

应用：

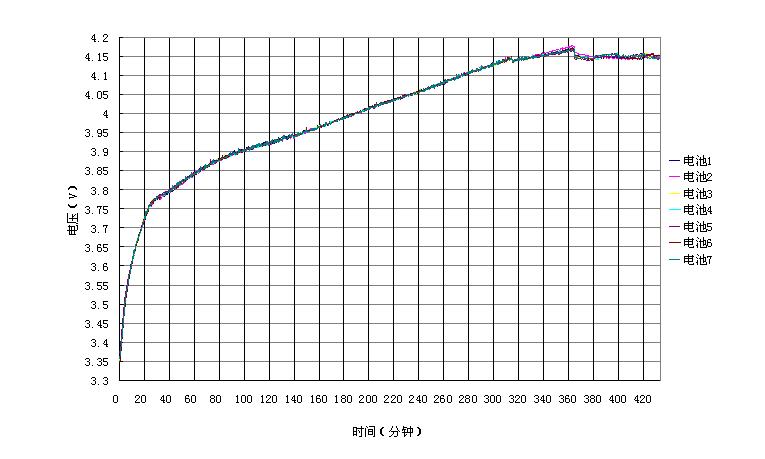

   充放电控制设备可用于超大容量锂离子动力电池组的充放电管理和维护，电池组电压30～400V，电池组容量40～320Ah。图示为某320Ah锂离子电池组充电过程单体电池电压曲线，采用电池组串联充电（串充电流0.2C）和单体电池并联充电(并充电流10A)同时工作的充电策略，370分钟即可将电池充满电，单体电池电压不均衡度小于20mV，可充分保证电池组的单体电压一致性和充电效率。
