监控器

产品型号
产品图片
特点
适用场合
DF0241A-JC-DL型集中式电源监控单元
DF0241A-JC-DL型集中式电源监控单元
  • 采用32位微处理器为核心,集中实现交流配电、直流馈电、整流模块、电池组等信息的监测和控制;

  • 采用大屏幕触摸屏,实现全汉化显示、常规电源系统信息测量、运行状态实时显示、提供各种菜单、信息提示、屏幕触摸操作;

  • 通过显示屏及声光报警等方式,提供电源系统各种工作状态、故障类型、故障部位指示等;

  • 软件、硬件采用开放式设计,根据用户不同需要可随时增加、修改监控系统的测量及控制参量;

  • 扩展多个串行口及多种规约,可方便接入其它智能设备;

  • 提供声、光、告警无源节点等多种告警方式;

  • 根据用户设定的充电参数(如电压保护值,充电限流值、均充间隔时间等)及环境温度,自动调整电源系统的工作方式,完成电池的优化管理及保养维护。

DF0241A-JC-DL型集中式电源监控单元主要应用于一组充电机组成的直流电源系统。

DF0241A-FC-DL型分布式电源监控系统

主监控器 主监控器
充电机监控单元 充电机监控单元
交直流信息采集单元 交直流信息采集单元
遥信采集单元 遥信采集单元
电池检测单元 电池检测单元
微机直流系统接地监测仪 微机直流系统接地监测仪
  • 采用以32位微处理器为核心的集散式监控系统,模块化设计;对交流配电、直流馈电、整流模块、电池组等实施全方位的监测和控制;

  • 采用大屏幕触摸屏,实现全汉化显示、常规电源系统信息测量、运行状态实时显示、提供各种菜单、信息提示、屏幕触摸操作;

  • 通过显示屏及声光报警等方式,提供电源系统各种工作状态、故障类型、故障部位指示等;

  • 软件、硬件采用开放式设计,根据用户不同需要可随时增加、修改监控系统的测量及控制参量;

  • 可实现多组电池的自动管理,确保系统安全运行;

  • 可实现多组电池的自动管理,确保系统安全运行;

  • 提供声、光、告警无源节点等多种告警方式;

  • 根据用户设定的充电参数(如电压保护值,充电限流值、均充间隔时间等)及环境温度,自动调整电源系统的工作方式,完成电池的优化管理及保养维护。

DF0241A-FC分布式电源监控系统主要应用于两组及以上充电机组成的直流电源系统,系统设计采用分布式结构,主要分成以下几个模块:主监控器、充电机监控单元、交直流信息采集单元、遥信采集单元、电池检测单元和微机直流系统接地监测仪,各模块之间通过RS485总线方式完成信息交换。

DF0241B型数字化变电站电源监控系统

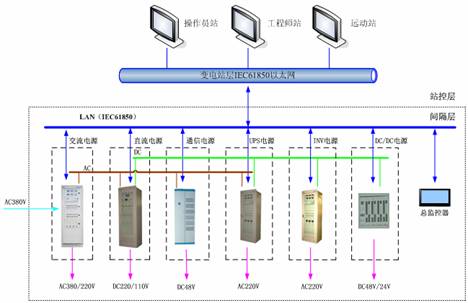

数字化变电站电源监控系统拓扑图
  • 基于DL/T860标准,可以方便接入变电站站控系统,具有四遥功能;

  • 统一的信息管理平台可解决不同供应商提供的各独立电源通信规约兼容等问题,实现网络智能化管理,提高电源系统的综合自动化应用水平;

  • 系统具有较强的容错性及自诊断功能,对设备、网络和软件运行进行在线诊断,发现故障及时告警,不会导致系统出错和崩溃;

  • 人机界面友好,实现全汉化显示、常规电源系统信息测量、运行状态实时显示、提供各种菜单、信息提示、屏幕触摸操作;

  • 各监控单元采用模块化设计,分层分布式结构,分散测量控制、集中管理模式;实现交流电源、充馈电装置、电池组、UPS、INV、接地等全方位的监测和控制;

  • 通过显示屏及声光报警等方式,提供电源系统各种工作状态、故障类型、故障部位指示等;

  • 可实现多组电池的自动管理,确保系统安全运行;

  • 根据用户设定的充电参数(如电压保护值,充电限流值、均充间隔时间等)及环境温度,自动调整电源系统的工作方式,完成电池的优化管理及保养维护。

DF0241B型数字化变电站电源监控系统基于数字化变电站的核心思想,将变电站用交流电源、直流电源、电力用交流不间断电源、电力用逆变电源、通信电源DC/DC电源统一设计、监控、生产、调试、服务;作为数字化变电站的一个间隔层,通过标准的网络接口及IEC61850规约,连接到数字化变电站的站控层,实现整个电源系统的远程监控。
