电力行业监控系统及典型工程

项目名称

监控需求 解决方案 说明
黑龙江省电力调度数据网工程动力环境三级网络监控系统

实现省调监控中心、地调监控中心、变电站三级管理模式;
省调监控中心:监控各地调220kV以上通信站的电源及环境信息;
地调监控中心:负责所辖区域通信站的电源及环境信息,并将220kV以上通信站的信息传送至省调管理中心,将其它与省调无关的信息屏蔽;
变电站:采集通信电源信息、蓄电池信息、环境信息(烟雾、水浸、门磁、温湿度)。

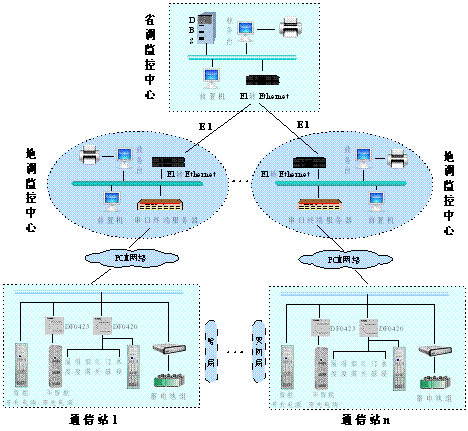

黑龙江省电力调度数据网工程动力环境三级网络监控系统拓扑图

1、系统由黑龙江省调监控中心、9个地调监控中心、各变电站构成一个三级监控网络。


2、组网方式:地调与省调之间采用2M方式组成广域网络,各变电站监控设备通过PCM透明传输方式与各地调分监控中心组网。


3、目前该系统已监控253个变电站,并在不断扩容中。

佳木斯500kV群林变

系统要求:对机房的运行设备、工作环境等进行集成管理和综合监控,及时发现并处理出现的异常情况,支持语音对讲功能,能够实现图像和数据的网络共享;
监控范围:实现变电所大门、开关场、主控制室、继电保护室、通信机房、交流配电室、蓄电池室、高压室及变电站周边环境的监控。

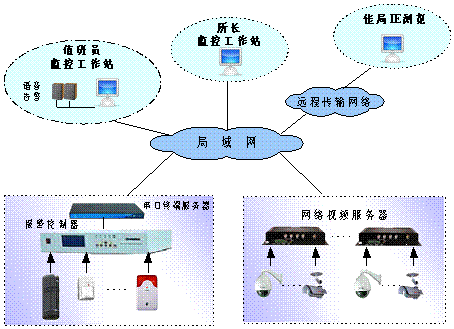

佳木斯500kV群林变监控系统拓扑图

1、监控平台设置:佳木斯局远程监控工作站、所长监控工作站、值班员监控工作站。


2、室外监控系统配置:设置9台智能球型摄像机,监视断路器、隔离开关操作,主变压器、电容器设备运行及周边环境情况。



3、21对红外对射探测器全方位监测周边围墙及大门出入情况。


4、室内监控系统配置:设置8台智能球型摄像机、8个红外移动探测器,用于主控室、综控室、电缆室、高压配电室监控,1套门禁系统用于主控楼人员出入控制。


5、报警联动:当有人非法进入变电站时,触发警铃报警,起到阻吓和警示作用,同时触发相应的摄像机录像。

宁夏吴忠220kV利通变

设备监控:系统利用安装在监视目标区域的摄像机,对变电所内的主设备进行全方位布防监视,如:监视刀闸、断路器分合指示以及运行状态等;
周边环境监控:通过目标区域的主动红外对射探测器,联动摄像机对变电所围墙、大门进行全方位布防监视。

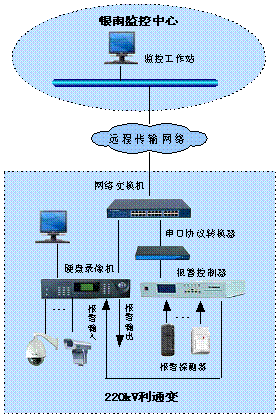

    宁夏吴忠220kV利通变监控系统拓扑图

1、监控平台设置:银南局远程IE监控工作站、利通变值班员监控工作站
室外监控系统配置:设置6台智能球型摄像机,监视断路器、隔离开关操作,主变压器、电容器设备运行及周边环境情况;9对红外对射探测器,全方位监测周边围墙及大门出入情况;


2、室内监控系统配置:设置7台室内全方位云台摄像机,监视主控楼内以及10kV配电室的设备运行及环境情况。

青海110kV桥北变

设备监控:通过安装在监视目标区域的摄像机,对变电所内主设备进行全方位布防监视;
周边环境监控:通过目标区域的主动红外对射探测器,联动摄像机对变电所围墙、大门进行全方位布防监视。

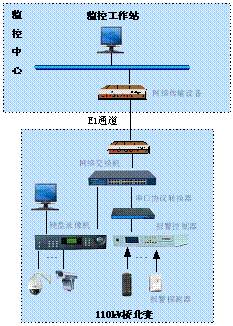

        青海110kV桥北变监控系统拓扑图

1、监控平台设置:西宁供电公司远程监控工作站、桥北变值班员监控工作站;


2、室外监控系统配置:设置6台智能球型摄像机,监视断路器、隔离开关操作,主变压器、电容器设备运行及周边环境情况;3台定焦彩色摄像机用于大门、主控楼门厅及走廊监控,9对红外对射探测器,全方位监测周边围墙及大门出入情况;


3、室内监控系统配置:设置4台高速球用于10kV高压室、电容器室监控,3套变焦摄像机、3套门禁系统用于主控室和综控室监控,15套门磁开关用于主控楼内监控。

临朐35kV变电站
主控室、10kV开关室、电容器室:安装智能球型摄像机、烟感、红外、明火探测器;
设备区、主变区:安装智能球型摄像机,监视设备区及主变运行情况及周围环境;
安装灯光控制系统,联动摄像机灯光照明。

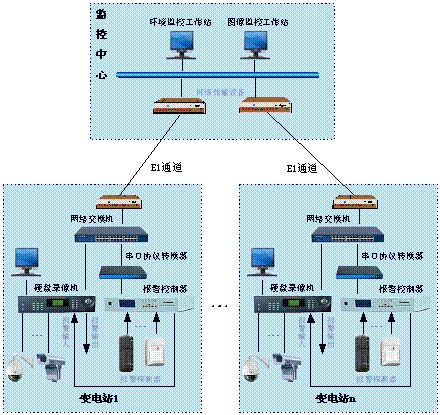

  临朐35kV变电站监控系统拓扑图

临朐县供电公司是国家电网公司“社会主义新农村供电模式及研究农网技术进步县”示范单位,“变电站远程安防监控系统”作为本工程的一个重要项目,由我公司负责实施。



1、监控中心:由于监控站信息较多,监控中心设置环境监控工作站和图像监控工作站分别对环境信息和图像信息进行监控;


2、监控站:8个35kV新监控站、1个110kV郝家变以及4个35kV其它厂家的监控站通过改造一并纳入我公司的监控系统平台;


3、传输通道:各变电站通过1个2M光纤通道与监控中心进行监控信息传输,实现变电站无人值守遥视及安防报警监控功能。
